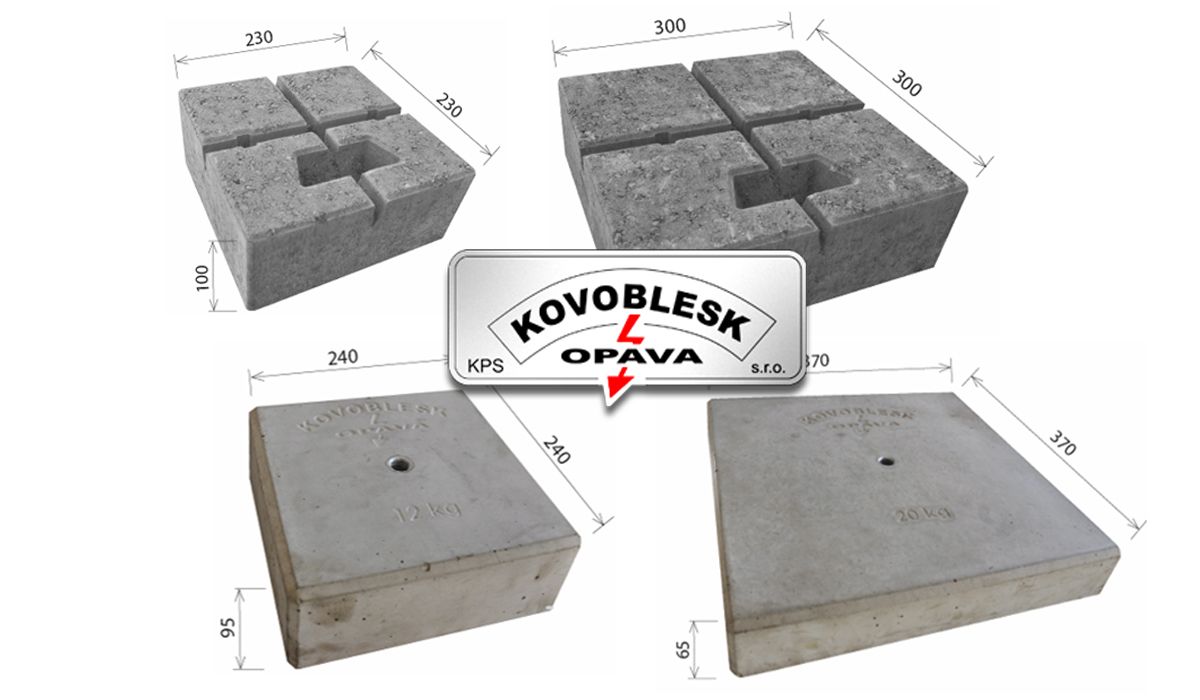

Aktualizace nabídky na betonové podstavce.
Již znáte z naší nabídky – jednotlivé položky se objednávají samostatně!

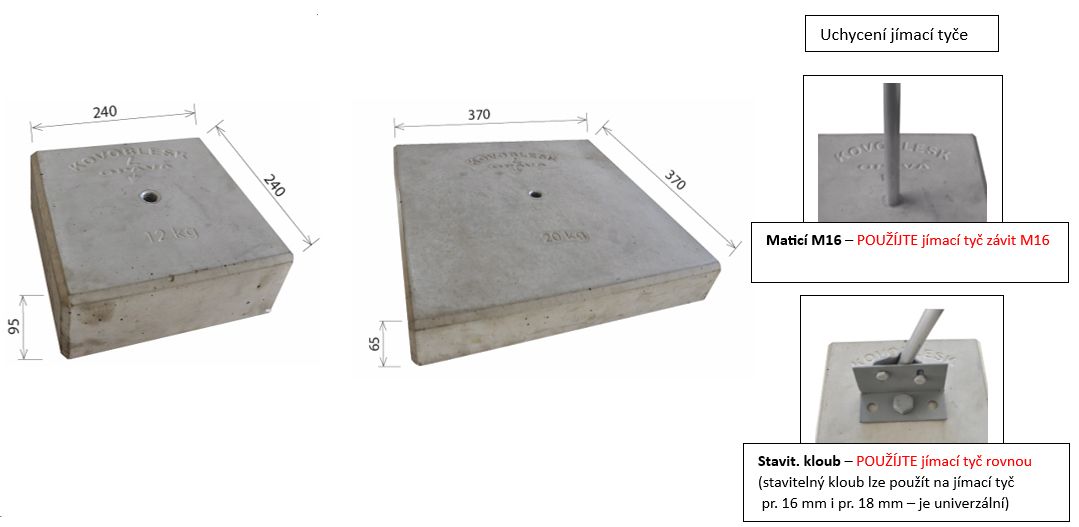

Betonový podstavec/ závit M16
Váha 12 kg - obj. číslo 32728
Váha 20 kg - obj. číslo 32735

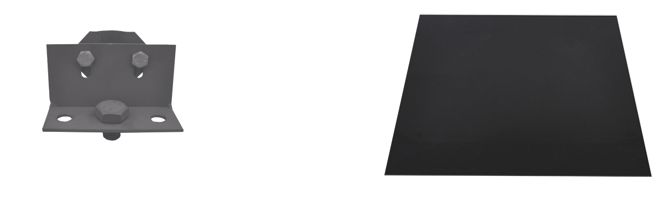

Příslušenství k betonovému podstavci/ závit M16
-
Stavitelný kloub - (pro podstavec 12 tak 20 kg, pro jímací tyč rovnou 16 i 18 mm) – obj. číslo 32629
-
Podložka – podstavec váha 12 kg – obj. číslo 83546
-
Podložka – podstavec váha 20 kg – obj. číslo 83560

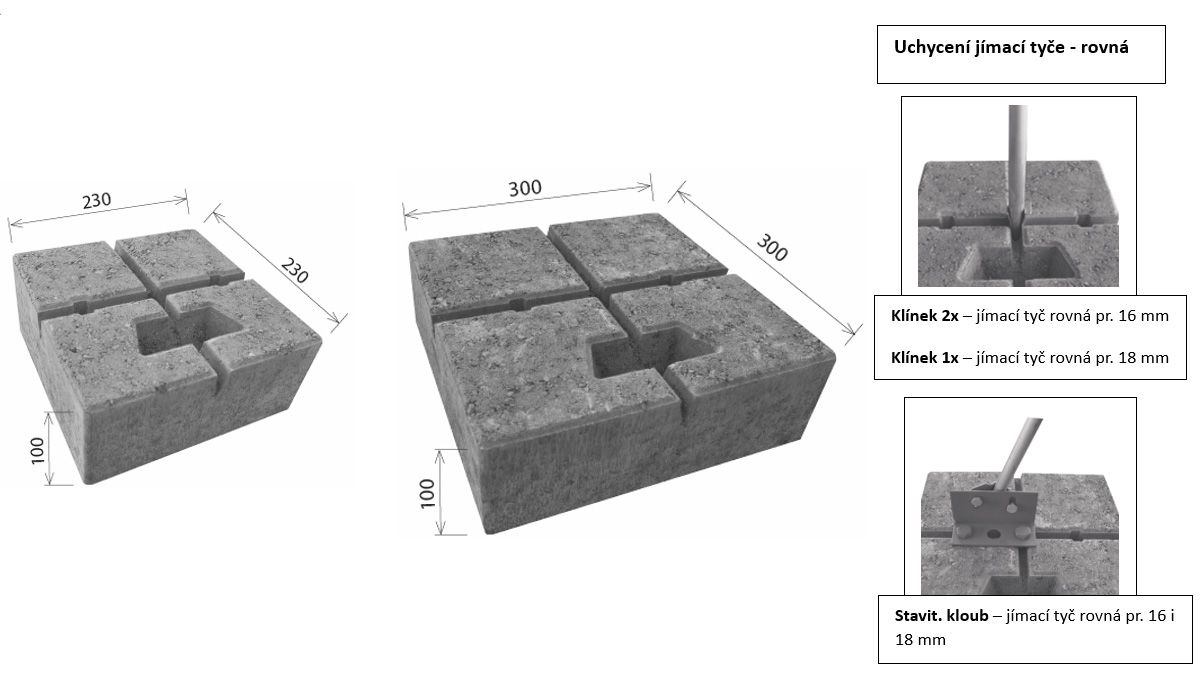

Betonový podstavec/ otvor – pro jímací tyč – JP/ rovná
Váha 12 kg – obj. číslo 27373
Váha 20 kg – obj. číslo 27380

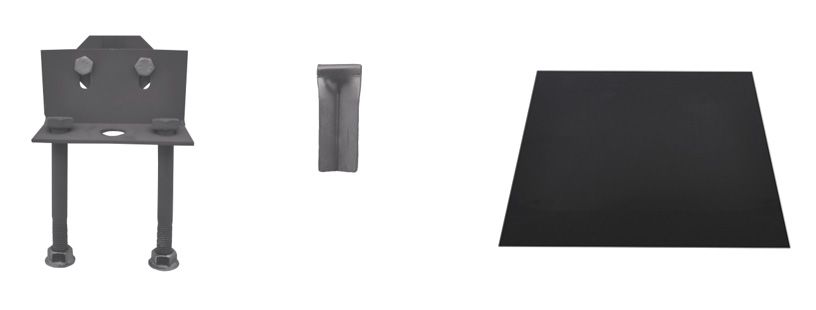

Příslušenství k betonovému podstavci/ otvor
Název |
Upřesnění |
Obj. číslo |
Váha/ kg |
Stavitelný kloub |
pro podstavec 12 kg i 20 kg, pro jímací tyč rovnou pr. 16 i 18 mm |
27410 |
0,600 kg |
Klínek V2A |
pro jímací tyč pr. 16 mm použít 2 ks, pro jímací tyč pr. 18 mm použít 1 ks |
27366 |
0,012 kg |
Podložka |
pro podstavec 12 kg |
83546 |
0,100 kg |
Podložka |
Pro podstavec 20 kg |
83560 |
0,200 kg |

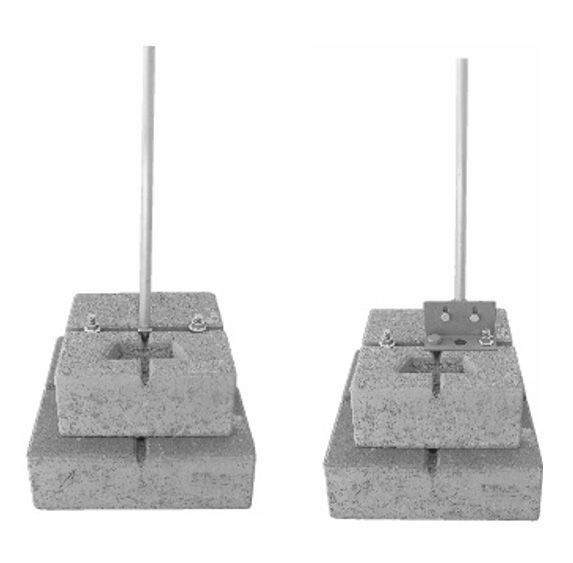

Betonový podstavec/ otvor - MOŽNOSTI SKLÁDÁNÍ – BETONOVÉ SESTAVY
Použití: pomocí spojovací tyče – L-220 mm V2A – dojde k pevnému spojení zvolených 2ks betonových podstavců (možnosti skládání viz. tabulka níže).
Ke spojení 2 ks betonových podstavců doporučujeme použít 2 ks spojovacích nerezových tyčí. Tyto nasuňte do dvou Vámi zvolených otvorů. Celkem jsou na beton. podstavcích 3 otvory - všechny jsou stejné – všechny lze použít. My doporučujeme použít pro spojení pravý krajní s levý krajní. Po nasunutí spojovacích tyčí do podstavců tyče dotáhněte shora přiloženou nerezovou maticí.
K uchycení jímací tyče rovné do zvolené betonové sestavy použijte klínky nebo stavitelný kloub. Pokuď zvolíte uchycení jímací tyče pomocí stavitelného kloubu v sestavě, použijte místo šroubu M12x105 (je součástí dodávky stav. kloubu) přímo spojovací tyč. V tomto případě spojíte spojovací tyčí z jedné strany jak zvolené podstavce, tak přichytíte stav. kloub – viz. foto
|
Typ sestavy 2 PODSTAVCE |
Uchycení jímací tyče - rovné |
Foto číslo |
Spojovací tyč V2A–L-220 |
|
Podstavec: 12 kg – 1x + 20 kg – 1x |
klínek* |
1 |
2 ks |
|
Podstavec: 12 kg – 2x |
klínek* |
1 |
2 ks |
|
Podstavec: 20 kg – 2x |
klínek* |
1 |
2 ks |
|
Podstavec: 12 kg – 1x + 20 kg – 1x |
stavitelný kloub |
2 |
2 ks |
|
Podstavec: 12 kg – 2x |
stavitelný kloub |
2 |
2 ks |
|
Podstavec: 20 kg – 2x |
Stavitelný kloub |
2 |
2 ks |
Příslušenství k BETONOVÝM SESTAVÁM:
Spojovací tyč – L-220 mm V2A – obj. číslo 27397 (pro sestavu 2 podstavce)
váha 0,200 kg
